項目名稱:

水東油庫尿素中轉站項目及2022年贛州水東油庫隱患治理改造項目安全預評價報告

簡 介:

中國石化江西贛州石油分公司水東油庫位于贛州市章貢區水東鎮七里村， 油庫庫容為2.53×104m3，在用庫容2.4×104m3，其中汽油庫容為1.0×104m3，0#柴油庫容為1.35×104m3，航煤庫容為0.05×104m3，根據《石油庫設計規范》GB50074-2014，計算庫容為1.725×104m3,屬三級油庫。

本項目已取得贛州市章貢區行政審批局項目備案，本次改造內容：

1、新增1座尾氣處理液中轉站（含4臺30m3尾氣處理液立式儲罐及泵房、灌桶間、存桶棚等附屬設施），以及硬化地面、圍墻、砂石地平整等配套。

2、在綜合樓屋頂設置大氣電場監測裝置、在綜合樓控制室內安裝聲光報警主機及工作站（內含系統軟件）。

3、鐵路卸車12根收油鶴管與鐵路罐車灌裝口增加密閉裝置。將汽油掃艙罐排氣管油氣密閉收集至油氣回收處理裝置。

4、將原LK-PLC 改造為SIS系統，增設一套PLC系統，作為罐區生產過程控制系統，可以監控罐區液位，控制罐進出料閥、關停卸油泵和發油泵。

為落實“安全第一，預防為主，綜合治理”的安全生產方針和國家關于新建、改建、擴建工程的安全設施必須與主體工程同時設計、同時施工、同時投入生產和使用的“三同時”的規定，完善安全生產監督管理程序，預防和減少生產安全事故的發生，公司根據《中華人民共和國安全生產法》和《建設項目安全設施“三同時”監督管理辦法》等法律法規和有關規定的要求，委托江西贛安安全生產科學技術咨詢服務中心對其擴建的水東油庫尿素中轉站項目及2022年贛州水東油庫隱患治理改造項目進行安全預評價。

依據《中華人民共和國安全生產法》、《危險化學品安全管理?xiàng)l例》、《危險化學品建設項目監督管理辦法》等法律法規的要求，新建、改建、擴建危險化學品儲存裝置和設施的建設項目設立安全審查前，應選擇有資質的中介機構對建設項目進行安全預評價，以確保工程項目的安全設施與主體工程同時設計、同時施工、同時投入使用，確保工程項目在安全生產及安全管理方面符合國家及行業有關法律法規及標準，為此中國石化銷售股份有限公司江西贛州石油分公司委托江西贛安安全生產科學技術咨詢服務中心承擔該站的安全預評價。

江西贛安安全生產科學技術咨詢服務中心接受委托后，成立了評價組，于2022年12月踏勘了建設地址。根據相關法律、法規和標準的規定，按照《安全評價通則》（AQ8001-2007）、《安全預評價導則》（AQ8002-2007）和《危險化學品建設項目安全評價細則》安監總危化〔2007〕255號的要求，在資料收集、現場勘探和類比調查的基礎上，對項目的工程技術資料進行了認真分析，經過定性分析與定量計算，編制完成了本建設項目安全預評價報告，為應急管理部門、為企業安全生產技術與安全生產管理決策提供技術依據。

安全評價項目組長:

李永輝

技術負責人:

馬程

過程控制負責人:

檀廷斌

評價報告編制人:

李永輝

報告審核人:

林大建

參與評價工作的安全評價師:

李永輝、劉志強

注冊安全工程師:

李永輝

技術專家:

  /

到現場開展安全評價工作的人員名單:

李永輝

時間和主要任務:

完成時間：2022年7月22日；

主要任務：安全預評價；

評價報告:

本次安全預評價對象：中國石化銷售股份有限公司江西贛州石油分公司水東油庫

本次安全預評價范圍：中國石化銷售股份有限公司江西贛州石油分公司水東油庫尿素中轉站項目及2022年贛州水東油庫隱患治理改造項目的選址及外部安全條件、總平面布置、主要技術工藝、生產裝置及儲存設施、配套及輔助工程設施。

建設單位：中國石化銷售股份有限公司江西贛州石油分公司

項目地址：江西省贛州市章貢區科盈路東側

建設內容：

1、新增1座尾氣處理液中轉站（含4臺30m3尾氣處理液立式儲罐及泵房、灌桶間、存桶棚等附屬設施），以及硬化地面、圍墻、砂石地平整等配套。

2、在綜合樓屋頂設置大氣電場監測裝置、在綜合樓控制室內安裝聲光報警主機及工作站（內含系統軟件）。

3、鐵路卸車12根收油鶴管與鐵路罐車灌裝口增加密閉裝置。將汽油掃艙罐排氣管油氣密閉收集至油氣回收處理裝置。

4、將原LK-PLC 改造為SIS系統，增設一套PLC系統，作為罐區生產過程控制系統，可以監控罐區液位，控制罐進出料閥、關停卸油泵和發油泵。

二、項目基本情況：

中國石化江西贛州石油分公司水東油庫位于贛州市章貢區水東鎮七里村， 油庫庫容為2.53×104m3，在用庫容2.4×104m3，其中汽油庫容為1.0×104m3，0#柴油庫容為1.35×104m3，航煤庫容為0.05×104m3，根據《石油庫設計規范》GB50074-2014，計算庫容為1.725×104m3,屬三級油庫。

工藝介紹：

1油品裝卸工藝流程

該油庫進油采用鐵路運輸，火車油罐經輕油泵加壓后經管道輸送至油儲罐；發油采用汽車運輸，采用自流式發油，為滿足發油準確計量和保持恒定的發油速度，油品全部采用位于發油亭下的油泵計量發油，經油泵通過鶴管將油注入汽車槽車中。

1）油品進庫

火車油罐→輕油泵→油罐

2）油品出庫

油罐→汽車發油泵→流量計計量→汽車槽車

2尾氣處理液裝卸工藝流程

尾氣處理液中轉站工藝分為接卸、儲存、裝桶（噸箱）三部分，另外配套洗桶、存桶設施。

1、卸車方案

為避免卸車過程中發生抽空，采用不銹鋼隔膜泵直卸工藝，卸車至尾氣處理液儲罐敷設1根DN80進液管線。卸車軟管、閥門、管道、法蘭、過濾器、流量計等均采用不銹鋼材質。

2、存儲方案

本項目采用4臺30m3聚乙烯材質地上保溫儲罐，儲罐設置溫度、壓力遠傳顯示，現場直讀及遠傳液位顯示。

3、灌裝方案

本方案采用離心式泵灌裝工藝方案。

儲罐區至泵房設置DN50輸液管線。通過專用灌裝泵及計量系統定量充裝至尾液噸箱，再通過運輸車輛運送至下游單位。

4、工藝流程

1）卸車流程

公路槽車→專用卸車泵→尾液儲罐。

2）裝車流程

尾液儲罐→裝桶泵→流量計→噸箱→貨車配送。

3雷電預警軟件

雷電預警軟件，與電腦連接實現雷云監測的目的，通過對監測到的雷云數據的分析，對雷云電場強度和極性變化做出更準確的判斷。

雷電預警軟件系統主要包括設備的添加、刪除、數據分析、維護管理和權限管理等豐富的功能。預警點的群組等功能。當聯機運行后，即可在主窗口實時顯示當前的電場強度，各個預警點的工作狀態并在軟件界面上對當天的電場情況進行預覽顯示。

4 SIS系統安全聯鎖過程

當儲罐高高液位開關報警時，SIS系統將立即聯鎖關閉罐進料電動閥和卸油泵；當儲罐低低液位報警時，SIS系統將立即聯鎖關閉儲罐根部出口的電液聯動閥門、停發油泵。

生產過程控制系統PLC，作為正常生產過程控制系統顯示罐區液位高高低低報警狀態、罐進出料電動閥狀態（通過和SIS通訊）；遙控罐進出料電動閥門；遙控卸油泵、發油泵關閉；進行正常生產監控管理。

三、評價結論

項目安全評價結果綜述

⑴庫區涉及汽油、柴油屬于危險化學品。其中：汽油為易燃液體，類別2；柴油為易燃液體，類別3。汽油屬于首批國家重點監管的危險化學品、特別管控危險化學品。

該庫在生產過程中不涉及劇毒化學品、監控化學品、易制毒化學品、易制爆化學品。不涉及重點監管危險化工工藝。

⑵該公司鐵路專用線卸油單元構成危險化學品四級重大危險源（臨時）。主要危害因素有：火災爆炸、觸電、車輛傷害、高處墜落、物體打擊、機械傷害、中毒與窒息、噪聲危害、高溫?zé)彷椛洌瑫r(shí)存在人為失誤和管理缺陷。其中火災爆炸是最主要的危險因素，也是防范重點。

⑶安全檢查表評價中，該建設項目的選址、自然條件、總體布局能滿足安全條件。項目配套的供水、供電設施能滿足建設要求。

⑷危險度評價尿素儲罐，屬于低度危險。油庫油罐、輸油管線、變配電室分別存在火災爆炸、油泵泄漏、油氣泄漏、腐蝕穿孔、觸電等危險性，危險等級分別為Ⅲ~Ⅰ級，在采取相應的安全對策措施后，風險可控。項目物料卸車、灌裝過程為一般危險，需要注意；廠內運輸、檢維修過程為稍有危險，可以接受。

⑸本項目選擇成熟的生產工藝，工藝過程易于控制，通過選擇合理的工藝參數，選用合適的安全裝置、連鎖保護設施，采用符合國家標準規范的工藝裝置設備，采取相應的防火防爆措施、電氣安全措施，配備規范的常規防護及個體防護設施，其生產過程中的危險有害因素是可以預防和控制的，危險危害能達到可以接受的程度。

⑹項目的有毒作業、噪聲危害作業、高溫危害作業通過治理，亦可達到可以接受的程度。

中國石化銷售股份有限公司江西贛州石油分公司水東油庫尿素中轉站項目及2022年贛州水東油庫隱患治理改造項目，選址和總平面布置、擬用的生產工藝、生產設備符合相關法律法規、國家相關標準，符合危險化學品經營企業安全技術條件。

針對該項目的危險、危害因素存在的部位、發生的途徑及危害程度，本評價報告已進行了分析評價，并提出了建議補充的安全對策措施，企業對此應有高度的認識，應根據國家有關法規、標準、規范要求，按照本報告中各單元危險有害因素控制措施及建議補充的安全對策措施，配齊安全設施，完善過程控制及連鎖保護設施，嚴格對員工的安全教育，嚴格按照安全操作規程進行操作。

提交時間:

2022年7月22日

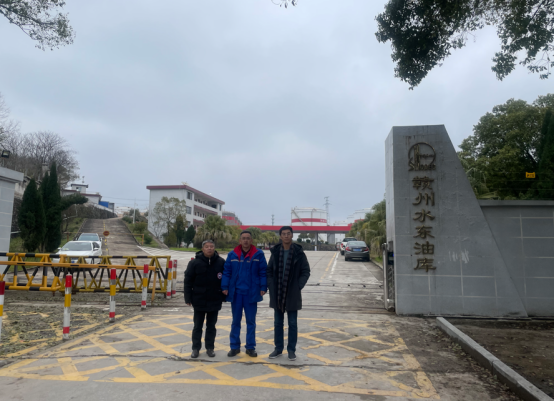

現場影像資料
